真空箱焊縫洩漏檢測系統

真空箱焊縫洩漏檢測系統

産品介紹

  真空箱洩漏檢測是一種常用的方法，如油罐底闆焊縫和壓力容器的焊縫洩漏檢測。目前市場上的真空箱的幾何尺寸大緻爲：寬度爲200毫米左右，長度大約600毫米左右，高度大約300毫米左右，重量在5公斤到10公斤不等。使用方法都是将真空箱扣在被檢測的位置，檢驗人員蹲下給真空箱施加一定的壓力，以保證真空箱的邊緣與被檢測對象之間密封完好，然後由真空泵對箱體內部進行抽真空，當箱體內的真空度達到标準規定的負壓值後，即可從真空箱的透明窗口檢查被檢測位置是否存在洩漏現象，檢測完成以後，打開進氣閥使箱體內部內充滿空氣，待箱體內的負壓爲零後，檢驗人員才能搬動真空箱到下一個檢測位置進行檢測，周而複始。

由于真空箱的箱體具有一定的重量，如果檢測的焊縫數量大，如幾千米長的焊縫，那麽檢驗人員将進行幾千次的蹲下站起的重複動作，在長時間內搬動真空箱，檢驗人員還會耗費大量的體力；由于完成一個位置的檢測，檢測人員都需要做貓腰蹲下、施壓、站起、搬動的重複動作，因此也會耽誤許多的時間，效率很低；另外如果出現密封不嚴的情況，檢驗人員要花很大的力氣，甚至跪着給真空箱施壓，有時還要用舊衣服或舊布料沾上水等物品，将箱體周邊圍堵起來保證密封，同樣耗時、耗力。

對于大角焊縫的洩漏檢測難度更大，爲保證真空箱與罐壁和罐底兩個面的良好的密封，檢測人員必須給真空箱在垂直和水平兩個方向施加很大的力，但是由于檢驗人員面對着一堵高牆，而檢測的位置恰好在很低的一個角落，檢測人員在這個位置是沒扶沒抓的，使得他們有勁使不上，因此浪費很多時間和精力去封堵真空箱的邊緣。

針對上述問題，我們公司開發了兩種焊縫洩漏檢測真空箱，使得儲罐底闆焊縫洩漏檢測更加輕松高效。

直焊縫真空箱的特點：

  底端安裝有行走輪，行走輪的上方有彈簧，在未抽真空時，保證真空箱底部的密封海綿脫離地面大約10毫米的高度，檢測人員可以很方便的推動真空箱行走，無需彎腰搬起和彎腰放下，操作方便快捷。

在進行洩漏檢測時，檢測人員站立在真空箱上面，依靠檢測人員的自身重力緻使密封海綿變形以達到密封的目的，密封速度快，效率高，完成一個點位的洩漏檢測隻需要大約20秒鐘時間。

真空箱安裝有輔助杆，其作用是：可以用于推着真空箱行走；也是檢測人員在站在真空箱上時的扶手，保證檢測人員的安全；扶手上還安裝有進氣閥，檢測人員無需貓腰，就可以完成真空箱的洩壓工作。

箱體上安裝有真空表和安全閥，當真空度達到設定的數值時，安全閥起跳，便使真空箱內的真空度保持在設定的恒定值，這樣無需頻繁關開真空泵，節省時間和加快檢驗速度。

檢測人員使用該真空箱，隻需以直立的姿勢即可完成洩漏檢測工作，極大減輕了檢測人員的勞動強度，尤其是腰部的勞動強度。

角焊縫真空箱的特點：

  側面安裝有行走輪，可以推着真空箱行走；邊緣黏貼密封海綿，兩側安裝有一個導軌，每側的導軌上安裝一個氣缸推杆和一個電磁鐵（單隻吸力爲80公斤）。在通電時吸附在罐壁上，作爲施加力的固定點，相當于把推杆的一端固定在罐壁上了。在檢測時，氣缸推杆推動将推動真空箱向罐壁方向移動，從而壓縮密封海綿保證真空箱密封。使用該真空箱，密封速度快，效率高，完成一個點位的洩漏檢測隻需要大約20秒鐘時間。和直焊縫真空箱一樣，在輔助杆上安裝有進氣閥，另外還有電磁鐵和氣缸推杆控制開關，箱體上安裝有真空表和安全閥，當真空度達到設定的數值時，安全閥起跳，便使真空箱內的真空度保持在設定的恒定值，這樣無需頻繁關開真空泵，節省時間和加快檢驗速度。

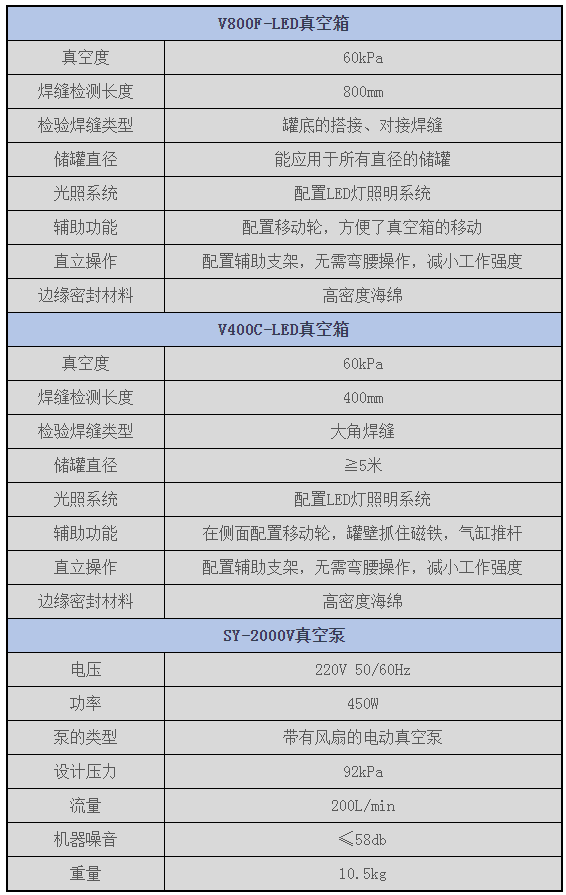

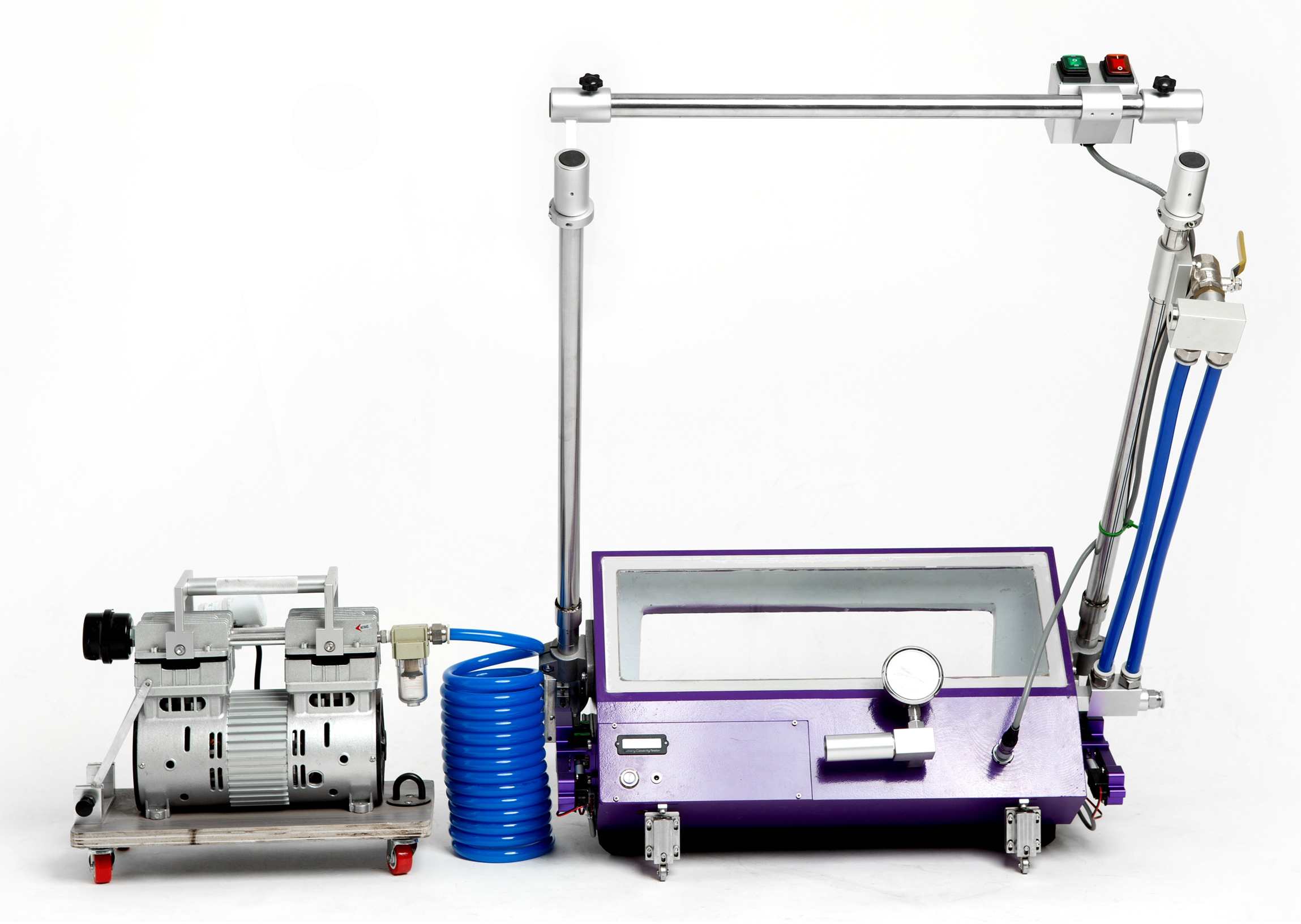

V400C-LED角焊縫真空箱整體實物圖

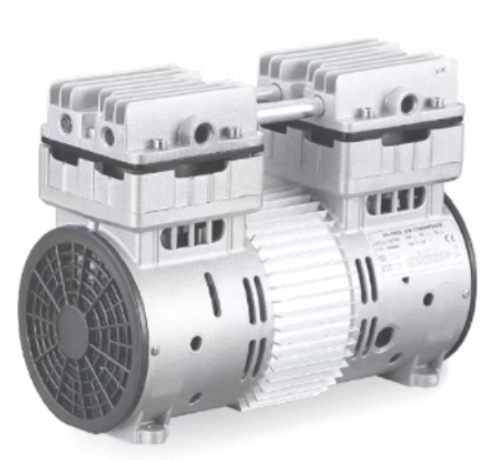

                                真空泵
