Scorpion2超聲幹耦合自動爬行B掃描檢測系統

Scorpion2是Eddyfi英國公司推出的高效、遠程控制幹耦合超聲自動爬行連續測厚系統。該系統采用幹耦合技術，現場檢測時無需提供耦合劑，且爬行速度可達180mm/s，提高了現場的檢測效率，另外整個系統由可充電電池供電，現場操作更加簡便安全。
零售價
0.0
元
市場價
0.0
元
浏覽量:
1000
産品編号
數量
-
+
庫存:
0
所屬分類
返回列表
1
産品描述
參數
技術參數
配置清單
相關視頻

Scorpion2是Eddyfi英國公司推出的高效、遠程控制幹耦合超聲自動爬行連續測厚系統。該系統采用幹耦合技術，現場檢測時無需提供耦合劑，且爬行速度可達180mm/s，提高了現場的檢測效率，另外整個系統由電池供電，操作更加簡便安全。

整個系統由超聲主機、爬行器和50米電纜組成，可用于直徑大于3米的管道、容器的快速腐蝕檢測。人性化的軟件設計，無需繁雜的超聲設置，隻需簡單的幾步設置即可進行檢測，實時顯示A掃描、B掃描和剩餘厚度值，檢測結果可以圖形或者Excel方式出具。


主要特點：

  • 檢測速度可達180mm/s
  • 采用幹耦合輪式探頭
  • 可适用于表面溫度不超過80°C的檢測
  • 檢測厚度：4.7mm-100mm
  • 檢測範圍：直徑3m以上管道、容器
  • 分辨率：0.01mm
  • 穿透塗層厚度：1mm及以下
  • 單次檢測長度：50m及以下
  • 通過能力：搭接焊縫12.7mm及以下
  • 編碼器：雙編碼器，定位更加準确
  • 操作模式：具有自動和手動掃描模式
  • 探頭保護功能：采集數據時探頭與被檢測表面接觸，不采集數據時探頭自動收起，減少探頭與被測表面的摩擦

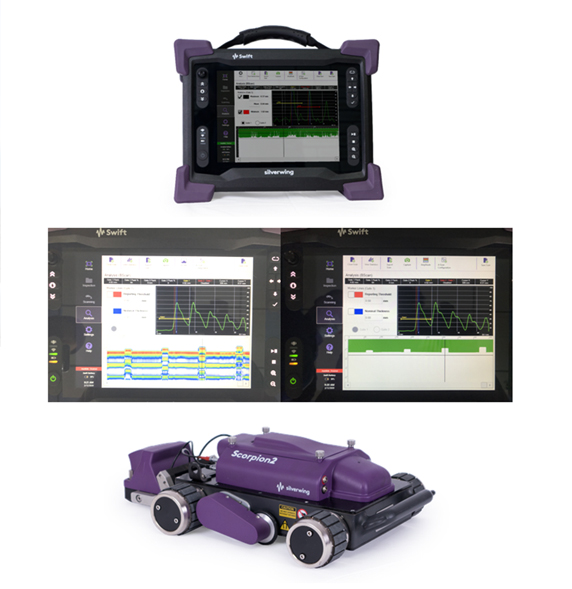

爬行器整體圖

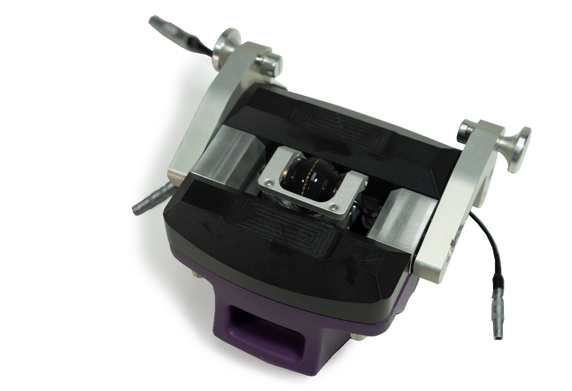

幹耦合輪圖片

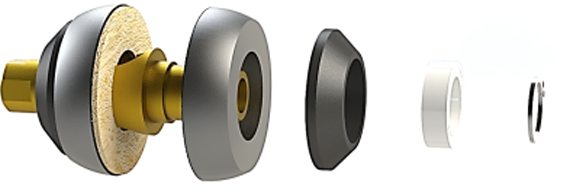

幹耦合探頭結構圖

掃二維碼用手機看
未找到相應參數組，請于後台屬性模闆中添加



超聲主機技術參數

發射/接收器

1發，1收

帶寬

2.25 MHz -20MHz

脈沖重複頻率

20kHz

脈沖電壓

75V-200V

脈沖寬度

25ns-225ns

阻抗

50Ω

增益

8dB-70dB

采樣頻率

100MHz

分辨率

16位

電池供電

熱插拔電池，充滿電可使用6-8小時

顯示屏

10.4英寸，高強度鋼化玻璃，無反射高分辨率觸摸屏

連接口

以太網、Wi-Fi,藍牙，USB2.0

存儲空間

100GB

防護等級

按IP65标準設計

操作溫度

0-40℃

操作濕度

95%

尺寸

355mm（長）×288mm（寬）×127mm（高）

重量

6.6kg(帶電池)，5.7kg（不帶電池）

爬行器技術參數

耦合方式

輪式幹耦合探頭

電纜線

50米

供電

可充電的锂離子電池，充滿電可工作4小時左右

爬行速度

速度可達180mm/s

傳感器

5MHz雙晶探頭

通過能力

搭接焊縫12.7mm

驅動

4輪驅動

附着力

铷鐵硼永磁鐵

防護等級

IP62

序号

名稱

型号

數量

1

超聲主機

Swift

1台

2

爬行器

Scorpion2

1台

3

幹耦合探頭

5MHz

1個

4

電纜線

50米

1根

5

采集軟件

無

1套

6

超聲主機電池

10.8V

1套

7

超聲主機充電器

無

1個

8

爬行器電池

14.4V

1塊

9

爬行器充電器

無

1個

10

随機資料

無

1套

11

運輸箱

無

2個
